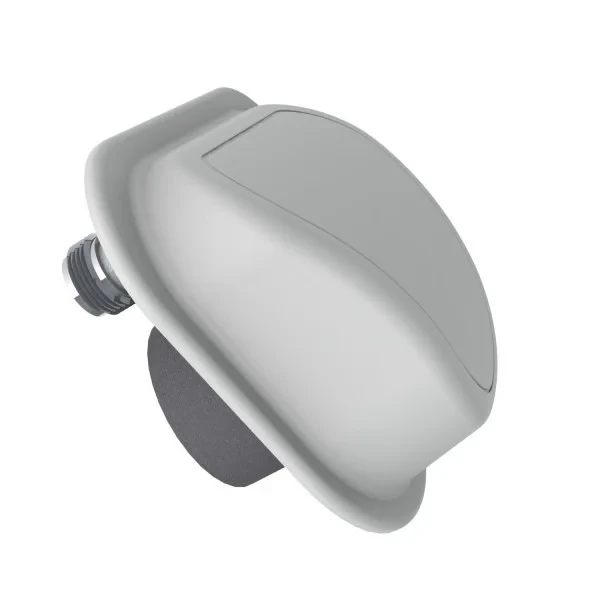

Облучатель Antex AX-5500 Offset N-female
Категории: Облучатели офсетных антенн
| Подробно |
|
||||||||||||||||||
| Кондиция | Товар новый | ||||||||||||||||||
| Производитель | ANTEKS | ||||||||||||||||||
| Гарантия | 12 месяцев | ||||||||||||||||||
| Склад | Под заказ | ||||||||||||||||||
Облучатель АX-5500 Offset предназначен для использования в комплекте оборудования беспроводных систем передачи данных стандарта WIFI (5ГГц).
Облучатель имеет ширину диаграммы направленности порядка 90°-100° по уровню -10dB и идеально подходит для применения в комплекте
с офсетными короткофокусными зеркалами (Супрал, F/D=0.5). Облучатель относится к классу полосковых антенных решеток.
Излучатель надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Для подключения к радиомодулю необходима кабельная сборка.
Электрические характеристики AX-5500 Offset | |||
Рабочий диапазон частот, ГГц | 5.1 - 6.4 | ||
Собственное усиление, dBi | 10 | ||
Результирующее усиление при различных диаметрахофсетной параболической антенны | 0,55м -28dBi 0,6м -29dBi 0,9м- 32dBi 1,2м -34,5dBi 1,5м -36,5dBi | ||
Ширина ДН в плоскости вектора Е по уровню -10dB, град | 80-90 | ||
Ширина ДН в плоскости вектора Н по уровню -10dB, град | 100-105 | ||
Входное сопротивление, Ом | 50 | ||
КСВ в рабочем диапазоне частот, не более | 1.8 | ||
Допустимая мощность, Вт | 10 | ||
Поляризация | вертикальная | ||
Механические характеристики | |||
Габаритные размеры, мм | 60 х 110 х 80 | ||
Разъем | N-female | ||
Материал кожуха | ABS | ||
Материал излучателя | медь | ||
Материал рефлектора | сталь | ||
