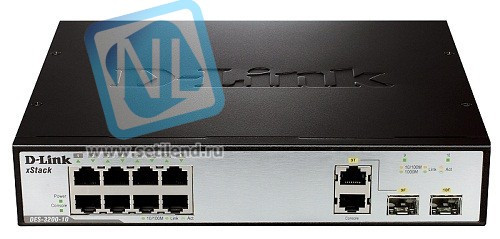

Коммутатор D-Link DES-3200-10

Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня серии xStack, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы оснащены 8/16/24/48 портами 10/100 Мбит/с Fast Ethernet, а также 2/4 комбо-портами Gigabit Ethernet/SFP у аппаратной ревизии А1 или 1 портом 100/1000 SFP + 1 комбо-портом Gigabit Ethernet/SFP / 2 порта 100/1000 SFP + 2 комбо-порта Gigabit Ethernet/SFP у аппаратных ревизий В1 и С1. Коммутаторы DES-3200-10/18 выполнены в корпусе шириной 9 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного использования, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26/28/52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди (24/48 портов)  или, в случае модели DES-3200-28F, по оптике (24 порта) на скорости 100Мбит/c. Устройства обладают практичным дизайном с 1 или 2 или 4 комбо-портами (в зависимости от модели и аппаратной ревизии), которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Коммутатор DES-3200-28/ME изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и  необходим быстрый поиск и устранение неисправностей. Все интерфейсы расположены на передней панели DES-3200-28/ME, включая разъем для подключения кабеля питания, что соответствует требованиям крупных сетей. Помимо этого, коммутатор DES-3200-28/ME оснащен разъемом «сухие контакты» для обнаружения событий и предупредительной сигнализации. DES-3200-28F является идеальным решением для развертывания сетей FTTX позволяя подвести оптоволоконную линию непосредственно к абонентскому устройству. За счет использования коммутатором DES-3200-28F волоконно-оптических линий связи для подключения абонентов существенно увеличивается расстояние передачи данных (до 20 км) и исключается воздействие перекрестных помех, присущих медному кабелю. Коммутаторы DES-3200-28P/52P соответствуют стандарту PoE (подача электропитания по Ethernet кабелю) IEEE 802.3af и обеспечивают мощность до 15,4 Вт на порт, а 4/8 портов кроме того поддерживают стандарт IEEE 802.3at и позволяют подключить устройства с потребляемой мощностью до 30 Вт на порт. Поддержка технологии PoE/PoE+ такими устройствами, как видео/IP-телефоны, беспроводные точки доступа и IP-камеры, позволяет подать электропитание на них напрямую от коммутатора по Ethernet-кабелю, что значительно упрощает развертывание сети. Все коммутаторы серии DES-3200 оснащены 2 или 4 гигабитными SFP портами, что предоставляет возможность выбора типа топологии сети: «кольцо», «дерево» или смешанный тип.

Безопасность и бесперебойная работа

Коммутаторы серии DES-3200 поддерживают управление доступом 802.1x на основе порта/хоста, гостевой VLAN, а также аутентификацию RADIUS/TACACS/XTACACS/TACACS+ для управления доступом к самому коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на  CPU коммутатора. Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал предоставляет администраторам возможность ограничить доступ к сетевым сервисам и не оказывает влияния на производительность коммутатора.

Отказоустойчивость/ Высокая производительность

Коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w  и  802.1s Multiple  Spanning  Tree  (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов  на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединять в группы несколько портов, увеличивая  при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафик может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP/UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем. Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий из себя отдельный влан, в который автоматически помещается голосовой трафик, с целью его последующей обработки с более высоким уровнем приоритета, чем у остального трафика.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом в 82/64 кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного/ многоадресного трафика. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью сети.

Многоадресная рассылка

Коммутаторы серии DES-3200 поддерживают полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM

Коммутаторы серии DES-3200 поддерживают функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности кабеля. Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных Ethernet-сетях, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицировав пользователей, столкнувшихся с данными проблемами. Функции 802.3ah Ethernet OAM и Dying Gasp позволяют улучшить управляемость сети и повысить стабильность соединения, а также обнаруживать неисправности.

Функции управления

Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP,  RMON,  Telnet, SSH/SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адрес с сервера, что делает настройку сети более простой и быстрой. Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать используемое в сети Ethernet оборудование. В соответствии с результатом поиска администратор может легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).

Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая возможность одновременной настройки нескольких коммутаторов, ведения наблюдения и обслуживания с любого рабочего места при помощи Web-браузера. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и безопасность. D-View 6.0 предоставляет сетевым администраторам набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.

Поддержка IPv6

Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Phase 2 Logo, которая гарантирует работу коммутатора в сетях на основе протокола IPv6. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6. При постоянном расширении сети проблема безопасности является наиболее острой. Для ее решения серия DES-3200 поддерживает такие функции, как IPv6 ACL, IMPBv64 и L3 Control Packet Filtering4, предназначенные для защиты от сетевых атак в IPv6 сетях.

Характеристики:Аппаратная версияB1РазмерНастольный корпус шириной 9”, высота 1UИнтерфейс+ 8 портов 10/100BASE-TX+ 1 порт 100/1000 SFP+ 1 комбо-порт 10/100/1000BASE-T/ 100/1000 SFPКонсольный порт + RJ-45Производительность+ Коммутационная матрица: 5,6 Гбит/с+ Скорость перенаправления 64-байтных пакетов: 4,2 Mpps+ Размер таблицы МАС-адресов: 8K+ SDRAM для CPU: 128 МБ+ Буфер пакетов: 1,5 Мб+ Flash-память: 16 МБ+ Jumbo-фрейм (2048 байт с тегом, 2044 байт без тега)Индикаторы+ Power (на устройство)+ Console (на устройство)+ Link/Activity/Speed (на порт)Программное обеспечениеСтекирование+ Виртуальное стекирование:  - Поддержка D-Link Single IP Management  - Объединение в виртуальный стек до 32 устройствФункции уровня 2+ Таблица МАС-адресов: 8К+ Управление потоком:  - Управление потоком 802.3x  - Предотвращение блокировки HOL+ Размер Jumbo-фреймов  до 2048 байт+ Spanning Tree:  - 802.1D-2004 Edition STP  - 802.1w RSTP  - 802.1s MSTP  - Фильтрация BDPU  - Root Restriction+ Функция Loopback Detection (LBD)+ Агрегирование каналов:  - Совместимость с 802.1AX и 802.3ad  - Макс. кол-во групп – 5, 8 портов на группу + Зеркалирование портов:  - Поддержка 1 группы зеркалирования  - Режимы: One-to-One, Many-to-One, Flow-based (ACL)+ Технология Ethernet Ring Protection Switching (ERPS)+ Протокол туннелирования уровня 2Многоадресная рассылка уровня 2+ IGMP Snooping:  - IGMP v1/v2 Snooping, IGMP v3 Awareness  - Поддержка 1К групп  - IGMP Snooping Fast Leave на основе порта/хоста+ Ограничение многоадресной  IP-рассылки:  - До 24 профилей фильтрации IGMP, 128 диапазонов на профиль+ MLD Snooping:  - MLD v1/v2 Snooping, MLD v2 Awareness  - Поддержка 1K групп+ IGMP Authentication+ IGMP/MLD Proxy ReportingVLAN+ 802.1Q Tagged VLAN+ Группы VLAN:  -  Макс. 4K VLAN+ VLAN на основе порта+ VLAN на основе МАС-адресов+ GVRP:  - Макс. 255 динамических VLAN+ 802.1v VLAN на основе протокола+ VLAN Trunking+ Asymmetric VLAN+ Double  VLAN (Q-in-Q):  - Q-in-Q на основе порта  - Selective Q-in-Q+ ISM VLAN+ VLAN Translation+ Voice VLANФункции уровня 3+ IPv6 Neighbor Discovery (ND)Качество обслуживания (QoS)+ Управление полосой пропускания:  - На основе порта (входящее/исходящее, с шагом до 64 кбит/с)  - На основе потока (входящее/исходящее, с шагом до 64кбит/с)  - Для выходной очереди (с шагом до 64кбит/с)+ 4 очереди на порт+ DSCP+ 802.1p+ Обработка очередей:  - Strict Priority  - Weighted Round Robin (WRR)+ CoS на основе:  - Порта коммутатора  - VLAN ID  - Очереди приоритетов 802.1p  - МАС-адреса  - Ether Type  - IPv4/v6-адреса  - Класса трафика IPv6  - Метки потока IPv6  - IP-адреса  - TOS  - DSCP  - Типа протокола  - Порта TCP/UDP  - Содержимого пакета, определяемого пользователем+ QoS на основе времени+ Поддержка следующих действий для потоков:  - Установка тегов приоритетов 802.1p  - Добавление тега ToS/DSCP  - Управление полосой пропускания  - Статистика потокаСписки управления доступом (ACL)+ До 512 правил доступа+ ACL на основе:  - Порта коммутатора  - VLAN ID  - Приоритета 802.1p  - МАС-адреса  - Ether Type  - IPv4/v6-адреса  - Класса трафика IPv6  - Метки потока IPv6  - ToS  - DSCP  - Типа протокола  - Номера порта TCP/UDP  - Содержимого пакета, определяемого пользователем+ ACL на основе времени+ Статистика ACL+ CPU Interface filteringБезопасность+ SSH v2+ SSL v1/v2/v3+ Безопасность порта: до 64 МАС-адресов на порт+ Защита от широковещательного/многоадресного/ одноадресного шторма+ Сегментация трафика+ IP-MAC-Port Binding (IMPB):  - Проверка пакетов ARP  - Проверка пакетов IP  - DHCP Snooping+ D-Link Safeguard Engine+ Предотвращение атак DoS+ Предотвращение ARP Spoofng+ Предотвращение атак BPDU+ L3 Control Packet FilteringAAA+ 802.1X:  - Управление доступом на основе порта  - Управление доступом на основе хоста  - Динамическое назначение VLAN  - Identity-driven security policy assignment: QOS, VLAN+ Управление доступом на основе MAC-адресов  - Управление доступом на основе порта  - Управление доступом на основе хоста  - Динамическое назначение параметров: QoS и ACL+ Microsoft® NAP (IPv4/v6):  - 802.1x NAP  - DHCP NAP+ Гостевой VLAN+ RADIUS+ TACACS++ XTACACS++ Управление с доверенных хостов (Trusted Host)+ RADIUS Accounting+ 4 уровня учетной записи пользователяOAM+ Диагностика кабеля+ 802.3ah Ethernet Link OAM+ Dying Gasp+ 802.1ag Connectivity Fault Management (CFM)DDM (Digital Diagnostics Monitoring)ДаТехнология Green+ Энергосбережение за счет PoE на основе времени+ D-Link Green 3.0: Функция энергосбережения   - Выключение индикаторов   - Выключение питания портов   - ГибернацияУправление+ Web-интерфейс (поддержка IPv4)+ Интерфейс командной строки (CLI)+ Telnet-сервер/клиент (поддержка IPv4/v6)+ TFTP-клиент (поддержка IPv4/v6)+ FTP-клиент (поддержка IPv4)+ Z-модем+ SNMP v1/v2c/v3+ SNMP Traps+ Системный журнал+ SMTP+ RMON v1:  - Поддержка групп 1, 2, 3, 9+ RMON v2:  - Поддержка ProbeConfig групп+ LLDP  - 802.1AB+ LLDP-MED4+ BootP/DHCP-клиент+ Автоматическая настройка DHCP+ DHCP Relay (поддержка IPv4)+ DHCP Relay Option 12+ DHCP Relay Option 82+ Добавление тега PPPoE Circuit-ID+ Поддержка двух версий ПО+ Мониторинг CPU+ SNTP+ Восстановление пароля+ Шифрование паролей+ Ping (поддержка IPv4/v6)+ Traceroute+ Multiple IP Interface+ Поддержка Microsoft® NLB (Network Load Balancing)MIB+ RFC 1065, 1066, 1155, 1156, 2578 MIB Structure+ RFC 1212 Concise MIB Definitions+ RFC 1213 MIB II+ RFC 1215 MIB Traps Convention+ RFC 1493, 4188 Bridge MIB+ RFC 1157, 2571-2576 SNMP MIB+ RFC1901-1908, 3418, 3636, 1442, 2578 SNMPv2-MIB+ RFC271,1757, 2819 RMON MIB+ RFC2021 RMONv2 MIB+ RFC1398, 1643, 1650, 2358, 2665, 3635 Etherlike-MIB+ RFC2668 802.3 MAU MIB+ RFC2674, 4363 802.1p MIB+ RFC2233, 2863 IF MIB+ RFC2618 RADIUS Authentication Client MIB+ RFC4022 MIB для TCP+ RFC4113 MIB для UDP+ RFC3298 MIB для Diffserv+ RFC2620 RADIUS Accounting Client MIB RFC 2925 Ping и Traceroute MIB+ Резервное копирование и восстановление настроек+ Загрузка и выгрузка файлов по протоколу TFTP+ Trap MIB+ RFC 2465 IPv6 MIB+ RFC 2466 ICMPv6 MIB+ RFC 2737 Entity MIB+ RFC 4293 IPv6 SNMP Mgmt Interface MIB+ Private MIB+ RFC 3289 DIFFSERV MIBСтандарт IETF®+ RFC 768 UDP+ RFC 791 IP+ RFC 792 ICMPv4+ RFC2463, 4443 ICMPv6+ RFC4884 Extended ICMP to Support Multi-Part Messages+ RFC 793 TCP+ RFC 826 ARP+ RFC1338, 1519 CIDR+ RFC2474, 3168, 3260 Определение поля DS в заголовке IPv4 и IPv6+ RFC1321, 2284, 2865, 2716, 1759, 3580, 3748 Extensible Authentication Protocol (EAP)+ RFC2571, RFC2572, RFC2573, RFC2574 SNMPIPv6+ RFC1981 Path MTU Discovery+ RFC2460 IPv6+ RFC2461, 4861 Neighbor Discovery+ RFC2462, 4862 IPv6 Stateless Address Auto-configuration+ RFC2464 IPv6 Neighbor over Ethernet and definition+ RFC 3513, 4291, архитектура адресации IPv6+ RFC 2893, 4213 двойной стек IPv4/IPv6+ IPv6 Ready Phrase 2 LogoФизические параметрыMTBF804,462 чАкустика0 дБТепловыделение 31,3 BTU/часВходное напряжение100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания, 2A макс.Потребляемая мощность9,2 ВтРазмеры228.5 x 195 x 44 ммВес1,7 кгСистема вентиляцииПассивнаяЗащита от перенапряженийВсе порты Ethernet поддерживают стандарт IEC61000-4-5 10 / 700us встроенной защиты от перенапряжений 6 кВРабочая температураОт 0 до 50 CТемпература храненияОт -40 до 70 CРабочая влажностьОт 5% до 95% без конденсатаЭлектромагнитная безопасностьCE Class AБезопасностьCE LVD3rd Party CertificationsMEF 21, IPv6 Ready Logo
