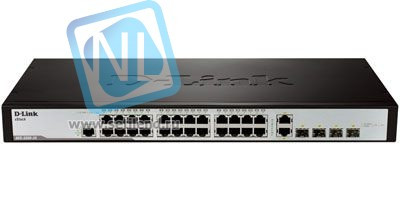

Коммутатор D-Link DES-3200-28

Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link уровня 2 серии xStack, предназначенную для сетей Metro Ethernet (ETTX и FTTX). Коммутаторы оснащены 8/16/24 портами 100Мбит/с Fast Ethernet, а также 2/4 комбо-портами Gigabit Ethernet/SFP. Коммутатор DES-3200-10/18 выполнен в корпусе шириной 9 дюймов для настольной установки и оснащен пассивной системой охлаждения, применимой при развертывании сетей ETTH. Коммутаторы DES-3200-28/28F обеспечивают подключение по меди или оптике на скорости Fast Ethernet, что является преимуществом для различных приложений Metro Ethernet. Устройство обладает практичным дизайном с поддержкой 4 комбо-портов Gigabit/SFP, которые обеспечивают полосу пропускания 4Гбит/с с поддержкой топологии двойного кольца сети Ethernet. Коммутатор DES-3200-28F обеспечивает подключение на расстоянии до 20 км для приложений сети Metro Ethernet.

Безопасность и Работоспособность
Коммутаторы серии DES-3200 поддерживают управление доступом 802.1X на основе портов/МАС-адресов, Guest VLAN, а также аутентификацию RADIUS и TACACS+ для непосредственного управления доступом в сети. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя расширению управления доступом. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения злонамеренных атак на трафик в сети и защиты операций, выполняемых коммутатором. Помимо этого, с помощью функции Списки управления доступом (ACL) можно повысить уровень безопасности сети и производительность коммутатора.

Отказоустойчивость/Увеличение производительности
Для критически важных приложений коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Spanning Tree Protocol (STP). Протоколы STP позволяют организовать резервный маршрут, обеспечивая, таким образом, передачу и прием пакетов даже в случае неисправности любого коммутатора в сети при работе в режиме моста. Коммутаторы также поддерживают функцию агрегирования каналов 802.3ad (LACP), что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая работоспособность. Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). Данный стандарт позволяет осуществлять классификацию трафика в реальном времени на 8 уровней приоритетов и 4 очереди. Классификация пакетов осуществляется на основе TOS, DSCP, MAC-адресов, IP-адресов, VLAN ID, номера порта TCP/UDP, типа протокола и содержимого пакетов, определяемого пользователем, что обеспечивает гибкость настройки, особенно для приложений потокового мультимедиа в реальном времени, например, VoIP.

Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 62,5кбит/с. Коммутаторы также поддерживают функцию управления широковещательным штормом, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Функция Q-in-Q, также известная как стекирование VLAN, является мощным, простым и эффективным по стоимости решением, используемым для обеспечения нескольких виртуальных соединений и доступа к множеству сервисов в сети Metro-Ethernet.

Многоадресные приложения
Коммутаторы серии DES-3200 поддерживают функцию IGMP Snooping для сокращения многоадресного трафика и оптимизации производительности сети. Функция MLD snooping минимизирует многоадресные пакеты IPv6 на уровне порта для сохранения полосы пропускания сети.

Функции управления
Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP, RMON, Telnet, аутентификация безопасности SSH/SSL и DHCP Relay Option 82. Дружественный пользователю Web-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере. Автономные коммутаторы могут получить IP-адрес с сервера для загрузки и ввода предварительно установленных настроек. Протокол Link Layer Discovery Protocol (LLDP) позволяет сетевому устройству оповещать локальную сеть о своем существовании и характеристиках для лучшего управления сетевой топологией. Каждый порт коммутатора также поддерживает функцию диагностики кабеля, которая позволяет определить неисправности кабеля. Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая одновременную настройку нескольких коммутаторов, мониторинг и обслуживание с любого рабочего места при запуске Web-браузера с помощью уникального IP-адреса. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 – это система сетевого управления, обеспечивающая работоспособность, надежность, отказоустойчивость и безопасность системы. D-View 6.0 поддерживает набор полезных функций для эффективного управления настройками устройства, обеспечивая необходимую отказоустойчивость, производительность и безопасность.

Технические характеристики:

Аппаратная версия
B1
Размер
Ширина для установки в 19” стандартную стойку, высота 1U
Интерфейс
+ 24 порта 10/100BASE-TX
+ 2 порта 100/1000 SFP
+ 2 комбо-порта 10/100/1000BASE-T/ 100/1000 SFP
Консольный порт
RJ-45
Производительность
+ Коммутационная матрица: 12,8 Гбит/с
+ Скорость перенаправления 64-байтных пакетов: 9,5 Mpps
+ Размер таблицы МАС-адресов: 8K
+ SDRAM для CPU: 128 МБ
+ Буфер пакетов: 384 КБ
+ Flash-память: 16 МБ
+ Jumbo-фрейм (2048 байт с тегом, 2044 байт без тега)
Индикаторы
+ Power (на устройство)
+ Console (на устройство)
+ Link/Activity/Speed (на порт)
Программное обеспечение
Стекирование
+ Виртуальное стекирование:
- Поддержка D-Link Single IP Management
- Объединение в виртуальный стек до 32 устройств
Функции уровня 2
+ Таблица МАС-адресов: 8К
+ Управление потоком:
- Управление потоком 802.3x
- Предотвращение блокировки HOL
+ Размер Jumbo-фреймов до 2048 байт
+ Spanning Tree:
- 802.1D-2004 Edition STP
- 802.1w RSTP
- 802.1s MSTP
- Фильтрация BDPU
- Root Restriction
+ Функция Loopback Detection (LBD)
+ Агрегирование каналов:
- Совместимость с 802.1AX и 802.3ad
- DES-3200-10: Макс. кол-во групп – 5, 8 портов на группу
- DES-3200-18: Макс. кол-во групп – 9, 8 портов на группу
- DES-3200-26: Макс. кол-во групп – 9, 8 портов на группу
- DES-3200-28/28F: Макс. кол-во групп – 14, 8 портов на группу
+ Зеркалирование портов:
- Поддержка 1 группы зеркалирования
- Режимы: One-to-One, Many-to-One, Flow-based (ACL)
+ Технология Ethernet Ring Protection Switching (ERPS)
+ Протокол туннелирования уровня 2
Многоадресная рассылка уровня 2
+ IGMP Snooping:
- IGMP v1/v2 Snooping, IGMP v3 Awareness
- Поддержка 1К групп
- IGMP Snooping Fast Leave на основе порта
+ Ограничение многоадресной IP-рассылки:
- До 24 профилей фильтрации IGMP, 128 диапазонов на профиль
+ MLD Snooping:
- MLD v1/v2 Snooping, MLD v2 Awareness
- Поддержка 1K групп
+ IGMP Authentication
VLAN
+ 802.1Q Tagged VLAN
+ Группы VLAN:
- Макс. 4K VLAN
+ VLAN на основе порта
+ VLAN на основе МАС-адресов
+ GVRP:
- Макс. 255 динамических VLAN
+ 802.1v VLAN на основе протокола
+ VLAN Trunking
+ Asymmetric VLAN
+ Double VLAN (Q-in-Q):
- Q-in-Q на основе порта
- Selective Q-in-Q
+ ISM VLAN
+ VLAN Translation
Функции уровня 3
+ Gratuitous ARP
Качество обслуживания (QoS)
+ Управление полосой пропускания:
- На основе порта (входящее/исходящее, с шагом до 62,5кбит/с)
- На основе потока (входящее, с шагом до 62,5кбит/с)
+ 4 очереди на порт
+ DSCP
+ 802.1p
+ Обработка очередей:
- Strict Priority
- Weighted Round Robin (WRR)
- Strict + WRR4
+ CoS на основе:
- Порта коммутатора
- VLAN ID
- Очереди приоритетов 802.1p
- МАС-адреса
- Ether Type
- IPv4/v6-адреса
- Класса трафика IPv6
- Метки потока IPv6
- IP-адреса
- TOS
- DSCP
- Типа протокола
- Порта TCP/UDP
- Содержимого пакета, определяемого пользователем
+ QoS на основе времени
+ Поддержка следующих действий для потоков:
- Установка тегов приоритетов 802.1p
- Добавление тега ToS/DSCP
- Управление полосой пропускания
- Статистика потока
Списки управления доступом (ACL)
+ До 512 правил доступа
+ ACL на основе:
- Порта коммутатора
- VLAN ID
- Приоритета 802.1p
- МАС-адреса
- Ether Type
- IPv4/v6-адреса
- Класса трафика IPv6
- Метки потока IPv6
- ToS
- DSCP
- Типа протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем
+ ACL на основе времени
+ Статистика ACL
+ CPU Interface filtering
Безопасность
+ SSH v2
+ SSL v1/v2/v3
+ Безопасность порта
- До 64 МАС-адресов на порт
+ Управление широковещательным/многоадресным/ одноадресным штормом
+ Traffic Segmentation
+ IP-MAC-Port Binding (IMPB):
- Поддержка D-Link IMPB v3.3
- Проверка пакетов ARP
- DHCP Snooping
+ D-Link Safeguard Engine
+ Предотвращение атак DoS
+ Предотвращение ARP Spoofng
+ Предотвращение атак BPDU
AAA
+ 802.1X:
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
- Identity-driven security policy assignment: QOS, VLAN
+ Управление доступом на основе MAC-адресов
- Управление доступом на основе порта
- Управление доступом на основе хоста
- Динамическое назначение VLAN
- Authentication Database Failover
- Identity-driven security policy assignment: QoS, ACL, VLAN
+ Microsoft® NAP (IPv4/v6):
- Supports 802.1x NAP
- Supports DHCP NAP
+ Guest VLAN
+ RADIUS
+ TACACS+
+ XTACACS+
+ Доверенный хост (Trusted Host)
+ Ведение учетных записей RADIUS
+ Два уровня учетной записи пользователя
Управление
+ Web-интерфейс (поддержка IPv4/v6)
+ Интерфейс командной строки (CLI)
+ Telnet-сервер/клиент (поддержка IPv4/v6)
+ TFTP-клиент (поддержка IPv4/v6)
+ Z-модем
+ SNMP v1/v2c/v3
+ SNMP Traps
+ Системный журнал
+ RMON v1:
- Поддержка групп 1, 2, 3, 9
+ RMON v2:
- Поддержка группы ProbeConfig
+ BootP/DHCP-клиент
+ Автоматическая настройка DHCP
+ DHCP Relay
+ DHCP Relay Option 12
+ DHCP Relay Option 82
+ Добавление тега PPPoE Circuit-ID
+ Поддержка двух версий ПО
+ Мониторинг CPU
+ SNTP
+ LLDP
+ Команда Debug
+ Шифрование паролей
+ SMTP
+ Ping (поддержка IPv4/v6)
+ Traceroute (поддержка IPv4)
+ Command Logging
+ ICMPv6
+ Поддержка Microsoft® NLB (Network Load Balancing)
OAM
+ Диагностика кабеля
+ 802.3ah Ethernet Link OAM
+ Dying Gasp
+ 802.1ag Connectivity Fault Management (CFM)
+ 802.3ah D-Link Extension: D-Link Unidirectional Link Detection (DULD)4
MIB
+ RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
+ RFC 1157, 2571-2576 SNMP MIB
+ RFC 1212 Concise MIB Definitions
+ RFC 1213 MIB II
+ RFC 1215 MIB Traps Convention
+ RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB
+ RFC 1493 Bridge MIB
+ RFC 1757, 2819 RMON MIB
+ RFC 1907 SNMPv2 MIB
+ RFC 2021 RMONv2 MIB
+ RFC 2233, 2863 IF MIB
+ RFC 2618 MIB клиента аутентификации RADIUS
+ RFC 2620 MIB клиента учетной записи RADIUS
+ RFC 2674, 4363 802.1p MIB
+ RFC 2925 PING & TRACEROUTE MIB
+ RFC 4188 Bridge MIB
Стандарт IETF®
+ RFC 768 UDP
+ RFC 783 TFTP
+ RFC 791 IP
+ RFC 792, 2463, 4443 ICMP
+ RFC 793 TCP
+ RFC 826 ARP
+ RFC 854 Telnet
+ RFC 951, 1542 BootP
+ RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
+ RFC 1492 TACACS
+ RFC 1981 Path MTU Discovery for IPv6
+ RFC 2068 HTTP
+ RFC 2460 IPv6
+ RFC 2461, 4861 Neighbor Discovery for IPv6
+ RFC 2462, 4862 IPv6 Stateless Address Auto Configuration
+ RFC 2463, 4443 ICMPv6
+ RFC 2464 IPv6 Ethernet and definition
+ RFC 2474, 3260 Definition of the DS field in the IPv4 and IPv6 Headers
+ RFC2544 Benchmarking Methodology for Network Interconnect Devices
+ RFC 2571, 2572, 2573, 2574 SNMP
+ RFC 2866 RADIUS Accounting
+ RFC 2893, 4213 двойной стек IPv4/IPv6
+ RFC 3513, 4291, архитектура адресации IPv6

Физические параметры
MTBF
+ 668,867 ч
Акустика
+ 0 дБ
Тепловыделение
+ 48,4 BTU/час
Входное напряжение
100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания, 2A макс.
Потребляемая мощность
+ 14,2 Вт
Размеры
441 x 207 x 44 мм
Вес
2,15 кг
Система вентиляции
Пассивная
Защита от перенапряжений
Все порты Ethernet поддерживают стандарт IEC61000-4-5 10 / 700us встроенной защиты от перенапряжений 6 кВ
Рабочая температура
От 0 до 50 C
Температура хранения
От -40 до 70 C
Рабочая влажность
От 5% до 95% без конденсата
Электромагнитная безопасность
CE Class A
Безопасность
CE LVD
3rd Party Certifications
MEF 21, IPv6 Ready Logo
