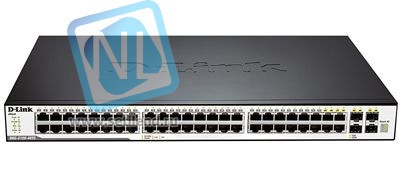

Коммутатор D-Link DGS-3120-48TC

Серия коммутаторов DGS-3120 xStack включает в себя стекируемые коммутаторы 2го уровня, обеспечивающие безопасное подключение конечных пользователей к сети крупных предприятий и предприятий малого и среднего бизнеса (SMB). Коммутаторы обеспечивают физическое стекирование, статическую маршрутизацию, поддержку многоадресных групп и расширенные функции безопасности. Все это делает данное устройство идеальным гигабитным решением уровня доступа. Коммутаторы серии DGS-3120-24TC/48TC оснащены 20 или 44 портами 10/100/1000 Мбит/с Gigabit Ethernet и 4 комбо-портами 1000BASE-T/SFP Gigabit Ethernet. Коммутаторы серии DGS-3120-24PC/48PC оснащены 24 или 48 портами 10/100/1000 Мбит/с PoE Gigabit Ethernet и 4 комбо-портами 1000BASE-T/SFP Gigabit Ethernet. Коммутаторы серии DGS-3120-24SC/48SC-DC оснащены 16 портами SFP Gigabit Ethernet и 8 комбо-портами 1000BASE-T/SFP Gigabit. Каждый порт 10/100/1000 Мбит/с коммутаторов DGS-3120-24PC/48PC поддерживает 802.3af и 802.3at Power over Ethernet. По умолчанию, общий бюджет мощности – 370 Вт, который можно увеличить до 740 Вт при использовании дополнительного источника питания DPS-700. Коммутатор поддерживает также CardReader для чтения карт памяти формата SD, позволяющий осуществить загрузку программного обеспечения и конфигурационных файлов непосредственно с SD-карты. Более того, файлы системного журнала могут быть также сохранены на карте.

Программное обеспечение Standard Image (SI) и Enhanced Image (EI)
В комплект поставки коммутаторов серии DGS-3120 входят две различные версии программного обеспечения: со стандартными (Standart Image - SI) и с расширенными (Enhanced Image - EI) функциями. Коммутаторы со стандартной версией ПО поддерживают усовершенствованные функции для построения сетей масштаба кампуса или предприятия, включая расширенные настройки Quality of Service (QoS), ограничение трафика, многоадресную рассылку уровня 2 и различные функции безопасности. Расширенная версия программного обеспечения (EI) поддерживает ERPS, Double VLAN (Q-in-Q), Ethernet OAM, Static Route, IMPB, sFlow, функции IPv6, применяемые в сетях нового поколения с поддержкой IPv6 или для приложений Triple play в сетях Metro Ethernet. В Россию коммутаторы этой серии поставляются только с Enhanced Image (EI).

Повышенная сетевая надежность
Коммутаторы серии DGS-3120 предназначены для сетей предприятий/кампуса, а также для пользователей, которым требуется высокий уровень сетевой безопасности и максимальная работоспособность. Все модели коммутаторов серии DGS-3120 (кроме DGS-3120-24SC-DC) поддерживают подключение внешнего резервного источника питания, обеспечивая, таким образом, непрерывную работоспособность. Коммутаторы также поддерживают функции 802.1D Spanning Tree (STP), 802.1w Rapid Spanning Tree (RSTP) и 802.1s Multiple Spanning Tree (MSTP), Loopback Detection (LBD) и Broadcast Storm Control, которые увеличивают отказоустойчивость сети.

Функция G.8032 Ethernet Ring Protection Switching (ERPS) обеспечивает время восстановления после сбоя менее 50мс. Для распределения нагрузки и повышения отказоустойчивости при использовании нескольких коммутаторов, серия DGS-3120 поддерживает функцию dynamic 802.3ad Link Aggregation Port Trunking.

Расширенные функции безопасности
Коммутаторы серии DGS-3120 поддерживают такие новейшие функции безопасности как Многоуровневые списки управления доступом (ACL), Storm Control и IP-MAC-Port Binding (IMPB) с DHCP Snooping. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса источника к соответствующему МАС-адресу для определенного номера порта, способствуя увеличению безопасности доступа. Благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB. Кроме того, функция D-Link Safeguard Engine обеспечивает идентификацию и приоритезацию пакетов, предназначенных для обработки CPU, для предотвращения сетевых атак и защиты управляющего интерфейса коммутатора.

Политики Identity Driven Network
Коммутаторы серии DGS-3120 поддерживают такие механизмы аутентификации как 802.1X, Управление доступом на основе Web-интерфейса (WAC) и Управление доступом на основе MAC-адресов, обеспечивая простоту развертывания сети. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL могут быть назначены каждому хосту. Кроме того, коммутатор поддерживает Microsoft® NAP (Network Access Protection). Технология NAP позволяет пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности.

Управление трафиком для услуг Triple Play
Серия DGS-3120 предоставляет набор многоуровневых функций QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видео-конференции, IPTV и IP-видеонаблюдение будут обслуживаться с надлежащим приоритетом. Функции Traffic Shaping обеспечивают гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки уровня 2, коммутатор DGS-3120 реализует обработку IPTV-приложений, пользующихся растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному интерфейсу, функция ISM VLAN отправляет потоки Multicast в специальный Multicast VLAN с целью сохранения полосы пропускания и повышения уровня безопасности сети. Профили ISM VLAN позволяют пользователям назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки быстро и легко.

Эффективное сетевое управление
Для выполнения Соглашения об уровне качества обслуживания SLA (Service Level Agreement), провайдерам необходимо стремиться к сокращению среднего времени восстановления работоспособности устройства (Mean Time to Repair - MTTR) и повышению доступности услуг. Функционал Ethernet OAM способствует решению этих проблем и позволяет провайдерам обеспечить наилучшее качество предоставляемых услуг. Коммутаторы серии DGS-3120 поддерживают стандартизированные функции OAM, включая IEEE 802.3ah, IEEE802.1ag и ITU-T Y.1731. Connectivity Fault Management (CFM) предоставляет функции наблюдения, поиска и устранения неисправностей в сетях Ethernet, позволяя контролировать соединение, изолировать проблемные участки сети и идентифицировать клиентов, к которым применялись ограничения в сети.

Технология IPv6
Коммутаторы серии DGS-3120 являются полностью совместимыми с сетями следующего поколения на базе протокола IPv6. Они поддерживают удаленное управление IPv6 через telnet, HTTP или SNMP. Для организации защищенных IPv6-сетей, коммутаторы серии DGS-3120 используют IPv6 ACL, DHCPv6 Snooping и функции отслеживания соседей Neighbor Discovery (ND) для защиты сети от неавторизованных IPv6-клиентов. Коммутаторы данной серии успешно прошли сертификацию IPv6 Logo Phase 2 от IPv6 Forum, глобального альянса отрасли, основным направлением деятельности которого является обеспечение внедрения и развития технологии IPv6. Программа сертификации IPv6 Ready Logo обеспечивает тестирование оборудования IPv6 на функциональную совместимость и соответствие протоколам.

Технология D-Link Green
Компания D-Link занимает ведущие позиции в развитии инновационной энергосберегающей технологии, не снижающей производительность и функциональные возможности устройства. Коммутаторы серии DGS-3120 поддерживают технологию D-Link Green, которая позволяет использовать режим сохранения энергии, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора.

Управление
Функция D-Link Single IP Management (SIM) упрощает и ускоряет управление, поскольку существует возможность настраивать, осуществлять наблюдение и обслуживать несколько коммутаторов, подключившись к одному IP-адресу с любого компьютера с поддержкой Web-браузера. Благодаря применению этой технологии при осуществлении управления все устройства в виртуальном стеке рассматриваются как единый объект и управляются через один IP-адрес. Коммутаторы серии DGS-3120 поддерживают стандартизированные протоколы управления, включая SNMP, RMON, Telnet, Console, GUI, а также протоколы аутентификации SSH/SSL.

Основное
• Интерфейс
+ 44 10/100/1000BASE-T
+ 4 комбо-порта 10/100/1000BASE-T/SFP
• Резервный источник питания: DPS-500/DPS-500DC
• Консольный порт: RJ-45
• 2 порта для стекирования
• 1 Слот для SD-карты

Производительность
• Коммутационная матрица: 136 Гбит/с
• Скорость перенаправления 64-байтных пакетов: 101,19 Mpps
• Буфер пакетов: 2 Мб
• Flash-память: 32 Мб

Программное обеспечение
Функции стандартной версии ПО

Стекирование
• Физическое стекирование
+ Полоса пропускания для стекирования до 40 Гбит/с
+ До 6 устройств, объединенных в стек
• Виртуальное стекирование:
+ Технология D-Link Single IP Management (SIM)
+ До 32 устройств в виртуальном стеке

Функции уровня 2
• Таблица MAC-адресов: 16K
• Управление потоком
+ Управление потоком 802.3x
+ Предотвращение блокировок HOL
• Jumbo-фрейм до 13 Кбайт
• Spanning Tree
+ 802.1D STP
+ 802.1w RSTP
+ 802.1s MSTP
+ Фильтрация BDPU
+ Root Restriction
• Функция Loopback Detection
• 802.3ad Link Aggregation
+ Макс. 32 группы на устройство/8 портов на группу
• Зеркалирование портов
+ One-to-One
+ Many-to-One
+ На основе потока
+ RSPAN

Многоадресная рассылка уровня 2
• IGMP Snooping
+ IGMP v1/v2/v3 Snooping
+ Поддержка 1024 IGMP-групп
+ Fast Leave на основе порта/потока
+ Report Suppression
• Ограничение многоадресной рассылки по IP-адресам
+ до 24 профилей фильтрации IGMP, 32 диапазона адресов на профиль
• MLD Snooping
+ MLD v1/v2 Snooping
+ Поддержка до 1024 групп
+ Fast Leave на основе порта/потока

VLAN
• Группы VLAN
+ Макс. 4K VLAN групп
• GVRP
+ Поддержка 255 динамических VLAN-групп
• 802.1Q Tagged VLAN
• VLAN на основе порта
• 802.1v Protocol VLAN
• Voice VLAN
• VLAN на основе MAC-адресов
• ISM VLAN
• Assymetric VLAN
• Private VLAN
• VLAN Trunking

Качество обслуживания (QoS)
• 802.1p
• 8 очередей на порт
• Управление очередями
+ Strict Priority
+ Weighted Round Robin (WRR)
+ Strict + WRR
• CoS на основе
+ порта коммутатора
+ VLAN ID
+ очередей приоритетов 802.1p
+ MAC-адреса
+ IPv4-адреса
+ DSCP
+ типа протокола
+ TCP/UDP-порта
+ содержимого пакета, определяемого пользователем
+ IPv6-адреса
+ класса IPv6-трафика
+ метки потока IPv6
• Поддержка следующих действий для потоков
+ Добавление тега приоритета 802.1p
+ Добавление тега приоритета TOS/DSCP
+ Управление полосой пропускания
• Управление полосой пропускания
+ на основе порта (Входящее/Исходящее, мин. шаг до 64 Кбит/с)
+ на основе потока (Входящее/Исходящее, мин. шаг до 64 Кбит/с)

Списки управления доступом (ACL)
• Поддержка до 1,5K правил доступа
• ACL на основе:
+ Приоритета 802.1p
+ VLAN ID
+ MAC-адреса
+ Ether Type
+ IPv4-адреса
+ DSCP
+ Типа протокола
+ номера TCP/UDP-порта
+ содержимого пакета, определяемого пользователем
+ IPv6-адреса
+ метки потока IPv6
+ класса IPv6-трафика
• ACL на основе времени
• Фильтрация интерфейса CPU

Безопасность
• SSH v2
• SSL v1/v2/v3
• Port Security
- До 64 MAC-адресов на порт/ VLAN
• Контроль широковещательных/ много-адресных/одноадресных штормов
• Сегментация трафика
• D-Link Safeguard Engine
• Фильтрация NetBIOS/NetBEUI
• DHCP Server Screening
• Предотвращение атак ARP Spooofing
• Защита от атак BDPU

AAA
• 802.1X
+ Управление доступом на основе порта
+ Управление доступа на основе хоста
+ Identity-Driven Policy (VLAN, ACL или QoS)
+ Authentication Database Failover
• Управление доступом на основе Web (WAC):
+ Управление доступом на основе порта
+ Управление доступом на основе хоста
+ Identity-Driven Policy (VLAN, ACL или QoS)
+ Authentication Database Failover
• Управление доступом на основе MAC-адресов (MAC):
+ Управление доступом на основе порта
+ Управление доступа на основе хоста
+ Identity-Driven Policy (VLAN, ACL или QoS)
+ Authentication Database Failover
• Японский Web-интерфейс управления (JWAC)4
• Guest VLAN
• Microsoft® NAP
+ Поддержка 802.1X NAP
+ Поддержка DHCP NAP
• Ведение учетных записей RADIUS
• Аутентификация RADIUS и TACACS для управления доступом
• Учетные записи с 4 уровнями привилегий

Функции D-Link Green
• Соответствие директиве RoHS
• Энергосбережение по статусу соединения
• Энергосбережение по длине кабеля
• PoE на основе времени⁵

Выполнение операций, администрирование и Управление (OAM)
• Диагностика кабеля

Управление
• Управление на основе Web-интерфейса (Поддержка IPv4)
• Интерфейс командной строки CLI
• Сервер Telnet (Поддержка IPv4)
• Клиент Telnet (Поддержка IPv4)
• Клиент TFTP (Поддержка IPv4)
• ZModem
• SNMP v1/v2c/v3
• SNMP Traps
• Системный Журнал
• RMON v1:
+ Поддержка 1,2,3,9 групп
• RMON v2:
+ Поддержка группы ProbeConfig
• LLDP
• BootP/DHCP-клиент
• Автоконфигурация DHCP
• DHCP Relay
• DHCP Relay Option 12
• DHCP Relay Option 82
• Файловая система Flash
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигураций
• CPU Monitoring
• Debug Command
• SNTP
• Восстановление пароля
• Шифрование пароля
• Доверенный хост
• Microsoft® NLB (Балансировка нагрузки сети)

MIB
• RFC 1213 MIB II
• RFC 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1907 SNMPv2 MIB
• RFC 1757, 2819 RMON MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC 2674 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 2674, 4363 802.1p MIB
• RFC 1215 MIB Traps Convention

Соответствие стандартам RFC
• RFC 768 UDP
• RFC 791 IP
• RFC 792, 2463, 4443 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 3513, 4291, IPv6 Addressing Architecture
• RFC 2893, 4213 IPv4/IPv6 dual stack function
• RFC 2463, 4443 ICMPv6
• RFC 2462, 4862 IPv6 Stateless Address Auto

Confguration
• RFC 2464 IPv6 Ethernet and definition
• RFC 1981 Path MTU Discovery for IPv6
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery for IPv6
• RFC 783 TFTP
• RFC 854 Telnet
• RFC 951, 1542 BootP
• RFC 2068 HTTP
• RFC 1492 TACACS
• RFC 2866 RADIUS Accounting
• RFC 2474, 3260 DiffServ
• RFC 1321, 2284, 2865, 3580, 3748 Extensible

Authentication Protocol (EAP)
• RFC 2571, 2572, 2573, 2574, SNMP
• IPv6 Ready Logo Phase 2

Функции расширенной версии ПО
Функции уровня 2
• Ethernet Ring Protection Switching (ERSP)

Управление
• SNMP v1/v2c/v3
+ SNMP over IPv6
• sFlow
• ICMPv6
• Web-интерфейс (Поддержка IPv6)
• Сервер Telnet (Поддержка IPv6)⁴
• Клиент Telnet (Поддержка IPv6)⁴
• TFTP-клиент (Поддержка IPv6)⁴

Уровень шума
• Макс.: 44,6 db
• Мин.: 36,4 db

Тепловыделение
229 BTU/ч

Питание на входе
100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность
67,1 Вт

Размеры
440 х 310 х 44 мм

Вентиляторы
Smart Fan³ ( > 40°C: Высокая скорость; < 35°C: Низкая скорость)

Рабочая температура
От 0˚ до 50˚ C

Температура хранения
От -40˚ до 70˚ C

Рабочая влажность
От 5% до 90% без конденсата

Влажность при хранении
От 5% до 90% без конденсата

Emission (EMI)
FCC Class A, CE Class, VCCI Class A, IC, C-Tick

Безопасность
CB, cUL, LVD

Сертификаты
IPv6 Ready Logo Phase 2

³ По умолчанию вентилятор работает на низкой скорости вентилятора. При температуре выше 40˚ C скорость вентилятора увеличивается и остается высокой до понижения температуры до35˚ C.
⁴ Поддержка функции только в расширенной версии ПО R2.0 и более поздних версиях
⁵ Поддерживается только в DGS-3120-24PC и DGS-3120-48PC
