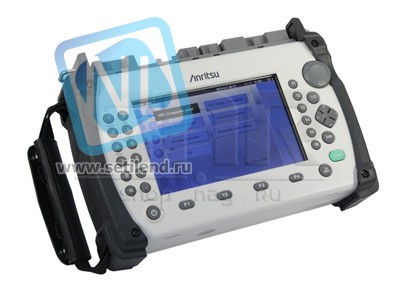

Рефлектометр оптический Anritsu MT9083A2-073

Артикул: MT9083A2-073

Оптический рефлектометр на две длины волны: 1310/1550 нм. Динамический диапазон 39/37,5 дБ. Сочетает функциональные возможности измерителя мощности и источника излучения.

2 310 903 ₽

К сравнению В избранное

Категории: Оптические рефлектометры

Теги:

Характеристики

Склад

Транзит

Кондиция

Товар новый

Подробно

Компания Anritsu представляет улучшенную модель оптического рефлектометра MT9083A2 ACCESS Master. Прибор обладает производительностью и полным спектром измерительных функций, необходимых для монтажа и обслуживания любого типа оптических сетей связи. Выполнен в более компактном, легком и прочном корпусе с дополнительной защитой, а наличие всех необходимых измерительных функций избавит от необходимости возить с собой целый набор измерительной техники. Использование MT9083A2 позволяет проводить монтаж ВОЛС в сетях PON, FTTx, CATV, LAN и сетей доступа.

Основные характеристики и модели:

одномодовое волокно: 1310 нм, 1550 нм, 46 дБ (модель MT9083C2-053);
одномодовое волокно: 1310 нм, 1550 нм, 42 дБ (модель MT9083B2-053);
одномодовое волокно: 1310 нм, 1550 нм, 39 дБ (модель MT9083A2-073);
одномодовое волокно: 1310 нм, 1550 нм, 39 дБ + 1650 нм (для активной сети) (модель MT9083A2-055);
многомодовое волокно: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 39 дБ (модель MT9083A2-063);
также есть модели с длинами волн: 850, 1300, 1310, 1490, 1550, 1625 и 1650 нм.

Основные особенности:

быстрый старт, готовность к работе через 15 сек. после включения;
7” дюймовый широкий TFT ЖК-дисплей с LED-подсветкой для использования как внутри помещений, так и в полевых условиях;
высокое разрешение и широкий динамический диапазон гарантируют быструю и полную оценку волокна;
интеллектуальное ПО позволяет идентифицировать проблемные сварки и разъемы;
расширенный срок действия батарей (до 12 часов);
русифицированный пользовательский интерфейс;
прочная, герметичная конструкция обеспечивает годы эксплуатации в жестких условиях;
увеличенный диапазон рабочих температур (от -10 до +50°C);
новые "быстрые" клавиши для упрощения работы ( быстрый переход от изоражения рефлектограммы к таблице событий или настройкам доступа и памяти).

Параметр	Значение
Габариты и масса (без защитного кожуха)	Размеры: 270 х 165 х 61 мм Вес с аккумулятором 1,9 кг
Габариты и масса (с защитным кожухом)	Размеры: 284 х 200 х 77 мм Вес с аккумулятором 2.6 кг
Экран	TFT LCD с диагональю 7” (800 х 480, с подсветкой)
USB-интерфейс	USB 1.1: - Тип A для подключения USB-накопителей к рефлектометру - Тип B для подключения рефлектометра к ПК
Хранение данных	Внутренняя: 440Мб, рассчитана на 1000 рефлектограмм Внешняя память (USB память): до 30000 рефлектограмм при 512 Мбайт
Питание	От источника постоянного тока 12В От сети переменного тока 100 ~ 240В, в диапазоне 90 ~ 264В, 50/60Гц
Аккумуляторная батарея	Литий-ионная, время автономной работы до 12 часов, время подзарядки менее 5 часов (при выключенном рефлектометре)
Энергосбережение	- Подсветка монитора включена постоянно, либо выключается, если в течение определённого времени не нажимались клавиши (интервал настраивается от 1 до 99 минут) - Автовыключение отключено, либо происходит через определённое время после выключения подсветки (интервал настраивается от 1 до 99 минут)
Масштаб по вертикальной оси	0.13, 0.33, 0.65, 1.3, 3.25, 6.5, 13 дБ/деление
Показатель преломления	Устанавливается в интервале от 1.400000 до 1.699999 с шагом 0.000001
Единицы измерения расстояния	Километр, метр, килофут, фут, миля
Языковой набор	По выбору пользователя: Английский, упрощенный Китайский, традиционный Китайский, Французский, Немецкий, Итальянский, Корейский, Португальский, Русский, Испанский, Шведский
Количество точек измерения	Стандарт: 5001 При большом разрешении: 20,001 или 25,001 Очень высокое: 100,001 или 150,001
Разрешение выборки	5 см (минимальное)
Точность коэффициента отражения	Одномодовый режим: ±2 дБ Многомодовый режим: ±4 дБ
Диапазон по расстояниям	Одномодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100, 200, 300 км Многомодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100 км
Режимы измерения	- Обнаружение повреждений: определение обрыва/конца трассы, полных потерь, длины волокна - Рефлектометр: автонастройка или настройка параметров вручную - Источник света: стабилизированный источник света (CW, 270 Hz, 1 kHz, 2 kHz вых.) - Набор для тестирования потерь (опция): измеритель мощности и источник излучения - Видимый источник света (опция): источник красного света для проверки волокна
Анализ рефлектограмм	- Производится в ручном или авто режиме, результаты отображаются в виде таблицы - Устанавливаемые пользователем пределы измерений (PASS/FAIL- Годен/Не годен) - Потери отражения и потери соединения: от 0.01 до 9.99 dB (с шагом 0.01 dB) - Коэффициент отражения : от 20.0 до 60.0 dB (с шагом 0.1 dB) - Обрыв/конец волокна: от 1 до 99 dB (с шагом 1 dB) - Максимальное кол-во определяемых событий: до 99 - Определение Макроизгибов
Формат рефлектограмм	SOR, Telcordia SR-4731 (выпуск 2)
Дополнительные функции	- Замеры в реальном времени через каждые 0.15 сек - Тестирование подключаемых волокон на наличие сигнала - Режимы оценки потерь: потери между 2 точками , dB/km, 2 точки LSA, потери соединения, ORL - Режим усреднения: по времени (1– 3600 секунд) - Проверка подключения: Автоматическая проверка качества подключения трассы к прибору - Сравнение рефлектограмм
Условия эксплуатации	- Рабочая температура и влажность: -10 до +50 C, < 80 % (без конденсата) - Температура и влажность хранения : –20 до +60 C, <80% (без конденсата) - Вибрации: Соответствует стандарту MIL-T-28800E Class 3 - Пыленепроницаемость: MIL-T-28800E Class 2 - Водопроницаемость: IP51 (IEC 60529), JIS C 0920 TYPE I
EMC	EN61326-1, EN61000-3-2
Электробезопасность (LVD)	EN61010-1
Источник видимого света
Центральная длина волны	650 нм ± 15 нм (при +25С)
Оптический выход	0 ± 3 дБм
Выходное оптическое волокно	10/125 мкм
Оптический разъем	Универсальный 2,5 мм
Стабилизированный источник излучения через порт OTDR
Ширина спектра	≤ 5 нм (1310 нм) ≤ 10 нм (850/1300/1550/1625 нм)
Точность длины волны	850/1300/1310/1550/1625 нм: ± 30 нм
Выходная мощность	-5 ± 1,5 дБм
Выходная стабильность	± 0,1 дБ
Стандартный встроенный измеритель мощности через порт OTDR
Максимальная входной сигнал	+ 10 дБм
Диапазон измерения	От -50 до -5 дБ
Точность измерения	± 6,5 %
Поддерживаемые длины волн	1310, 1550, 1625, 1650 нм
Функциональные возможности	Сохранение уровня опорного сигнала, таблица потерь

Таблица для заказа:

Опции	Длина волны	Тип волокна	Ширина импульса	Динамический диапазон	Мертвая зона (по отражению)	Мертвая зона (по затуханию)
MT9083A2-073	1310/1550 ± 25 нм	Одномодовое волокно (SMF) ITU-T G.652 10/125 нм	3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10 000, 20 000 нм	39/37.5 дБ	≤ 1 м, ≤ 80 см(авт.)	≤ 5/5,5 м
MT9083A2-055	1310/1550 ± 25 нм 1645-1655 нм	Одномодовое волокно (SMF) ITU-T G.652 10/125 нм	3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10 000, 20 000 нм	38,5/37/34,5 дБ	≤ 1 м, ≤ 80 см(авт.)	≤ 5/5,5/6,5 м
MT9083A2-057	1310/1550/1625 ± 25 нм	Одномодовое волокно (SMF) ITU-T G.652 10/125 нм	3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000, 10 000, 20 000 нм	37/35,5/32,5 дБ	≤ 1 м, ≤ 80 см(авт.)	≤ 6/6,5/7,5 м
MT9083A2-063	1310/1550 ± 25 нм 850/1310 ± 30 нм	Гибрид (одномодовое/ многомодовое волокно)	Для одномодового волокна см. выше. Для многомодового волокна: 3, 10, 20, 50, 100, 200, 500, 1000, 2000, 4000 нм. на длине волны 850 не поддерживается: 1000, 2000, 4000 нм.	39/37,7 дБ 29/28 дБ	≤ 1 м, ≤ 80 см(авт.)	≤ 5/5,5 м ≤ 4/5 м

под заказ, на гарантии, в Москве, доставка в Киргизию, Juniper, Cisco, с большой скидкой, под проект, купить новое оборудование, по оптовым ценам, по низким ценам, в рассрочку, по выгодной цене, Intel, Dell, с доставкой по Казахстану, купить б/у оборудование, HP, доставка в Крым, в магазине СетиЛенд, с доставкой по России

Гарантия

12 месяцев

Производитель

ANRITSU

Обзор

Комплект поставки:

Наименование	Модель	Количество
Рефлектометр MT9083A2	ОРТ-073,002,010	1 шт.
Источник видимого света	002	1 шт.
Дополнительная защита (резиновая боковая накладка, крышка дисплея и плечевой ремень)	ОРТ-010	1 шт.
Руководство по эксплуатации серии MT9083 ACCESS Master на CD	M-W3644AE	1 шт.
Краткое руководство MT9083	M-W3637AE	1 шт.
Мягкая сумка для переноски и хранения	B0582A	1 шт.
Батарея аккумуляторная	SM201-6	1 шт.
АС адаптер	3А-603DN12	1 шт.
Шнур питания	С7	1 шт.
