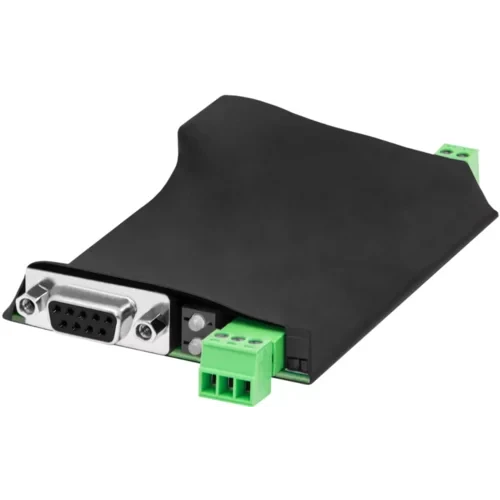

Конвертер интерфейсов ERD-Ethernet-RS485/RS232, с POE, в термоусадке
Категории:
| Подробно | |
| Кондиция | Товар новый |
| Производитель | SNR-ERD |
| Гарантия | 12 месяцев |
| Склад | В наличии: 100+ шт. |
Конвертер интерфейсов RS232/RS485 в Ethernet.
В комплектацию не входит БП.
Отличительные особенности:
Питанием по POE (PoE - 802.3af-2003, 802.3at-2009, Passive POE (34...55В)) или от источника питания 9-36 В. (горячий резерв);
Устройство в термоусадке.
Характеристика последовательных интерфейсов
| Количество портов | 2 |
| Тип портов | 1 x full RS232, 1 x RS485 |
| Разъемы | DB9 "мама", клеммы |
| Передаваемые сигналы | RS-232: Tx, Rx, RTS, CTS, DTR. DSR. DCD. GND RS-485 (2-проводный): A, B, GND |
| Управление потоком | NON, XON/XOFF, RTS/CTS; |
Параметры последовательной линии связи
| Режим работы | TCP-server, TCP-client |
| Бит данных | 7, 8 |
| Четность | None, Odd, Even |
| Стоповых бит | 1, 2 |
| Скрость передачи данных | 1200 - 115200 бит/c |
Интерфейс Ethernet
| Количество портов | 1 |
| Тип портов Ethernet | Ethernet 10/100 |
| Разъемы | RJ45 |
| Сетевые протоколы | HTTP, ICMP, IPv4, SNMP, TCP, UDP, DNS, DHCP |
Управление устройством
| Способы настройки | WEB-интерфейс |
| Кнопка Reset | Есть |
Электропитание
| Рабочее напряжение | 9-36 В или PoE (PoE - 802.3af-2003, 802.3at-2009, Passive POE (34...55В) |
Конструктивные свойства
| Размеры | 22x67х115 мм |
| Вес | 55 г |
| Корпус | термоусадка |
| Монтаж | Настольный/настенный |
Инструкция по быстрой установке:
На устройстве по умолчанию включен DHCP-клиент. При первом включении (или при сбросе на заводские установки) устройство выполняет поиск DHCP-сервера в течении 10 секунд. Если DHCP-сервер отсутствует, после неудачных попыток, устройство принимает заводской IP-адрес. (либо последний записанный в память). При этом в WEB-интерфейсе отобразится сообщение «Нет соединения» рядом с переключателем DHCP.
Ознакомится с типичными схемами подключения счётчика импульсов на примере Геркон-4, можно по ссылке:
Заводские сетевые настройки:
| IP-адрес | 192.168.15.20 |
| Шлюз | 192.168.15.10 |
| Маска | 255.255.255.0 |
| Пароль (community) | public |
| TCP-порт для подключения к RS-232 | 35 |
| TCP-порт для подключения к RS-485 | 50 |
| TCP-порт для SNMP | 161 |
| TCP-порт для Trap | 162 |
Перечень поддерживаемых OID:
| Uptime | .1.3.6.1.2.1.1.3.0 |
| sysName | .1.3.6.1.2.1.1.5.0 |
| sysLocation | .1.3.6.1.2.1.1.6.0 |
